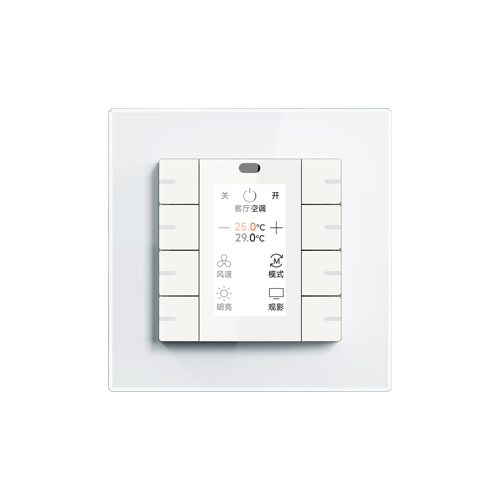

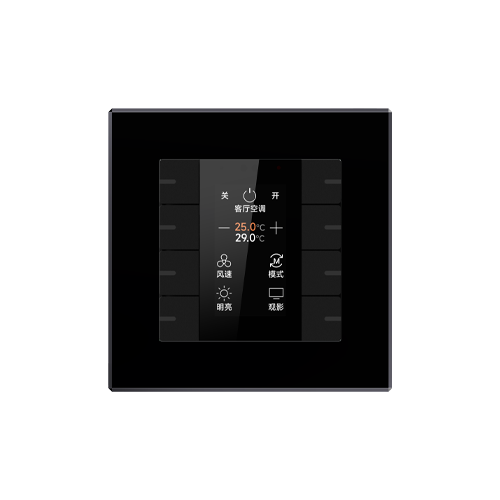

恒系列·1/2/3/4 聯歐標屏鍵面板

1/2/3/4聯歐標屏鍵面板主要根據歐洲55mm系統面板標準設計，可適配于其他廠家55mm系統的面板邊框。該產品作為普通按鍵面板使用，支持2種不同的按鍵：獨立按鍵，功能支持開關、調光、RGB、RGBW、色溫、值發送、場景、窗簾、移位寄存器、多重操作、延時模式；組合按鍵，功能支持開關、調光、場景、窗簾、設定溫度。額外地，當同一側的按鍵至少3個同時檢測到按壓觸發按鍵功能時，還可以設置為面板拍打操作快捷功能，此時僅可以配置開關、場景功能。此外，該產品支持溫控器、邏輯功能和場景組功能，及2路外部輸入接口（可作為干接點檢測或者NTC溫度檢測），為特殊復雜的應用場合提供更多地可能性。

型號

面板模組：CHPBD-06/55.1.0y, CHPBD-08/55.1.0y 按鍵套件：CHKAM-0x/55.1.0y 啞面按鍵套件：CHKAG-0x/55.1.0y 亮面（x=2，1 聯；x=4，2 聯；x=6，3 聯；x=8，4 聯）（y=0，白色；y=1，黑色）

產品手冊

產品參數

尺寸： 70.8 x 70.8 x 20.8 mm（80 盒）
76.8 x 76.8 x 20.8 mm（86 盒）
重量：0.06kg
運行：–5 °C -- 45 °C
存儲：–25 °C-- 55 °C
運輸：–25 °C-- 70 °C
濕度：<93%，結露除外
總線電壓：21-30V DC，由總線提供

總線電流 <23mA/24V；<18.5mA/30V
總線功耗：<0.55W
靠近感應距離：普通靈敏度約 15cm，增強靈敏度約30cm
安裝：標準歐標80盒或國標86盒墻裝方式
輸入：2 路外部輸入，可作為干接點輸入或10K NTC輸入
連接：KNX 總線連接端子(紅/黑)；輸入1個3位針座接線端子；
拉線長度<5m
